Химическое закрепление грунтов

При строительстве метрополитенов химическими методами закрепляют грунты под фундаментами зданий и сооружений, расположенных вблизи трассы метрополитена, с целью защиты от возможных осадок при проходке тоннелей закрытым способом, а также для защиты подземных коммуникаций от просадок и в некоторых других случаях.

Процесс заключается в нагнетании в грунт под давлением (через систему инъекторов или скважин) водных растворов силиката натрия (жидкого стекла) с отвердителем или синтетической смолы с отвердителем. В первом случае процесс называют силикатизацией, во втором — смолизацией.

При силикатизации также широко используют цементно-силикатные и глиносиликатные растворы в смеси с отвердителями.

В качестве отвердителей можно применять хлористый кальций, ортофосфорную, кремнефтористоводородную или щавелевую кислоту, алюминат натрия.

При смолизации используются водные растворы карбамидных смол с кислотными отвердителями.

Вид, концентрацию и рецептуру растворов выбирают в зависимости от физико-механических свойств грунтов и гидрогеологических условий закрепляемого участка.

Силикатизацию (двух— и однорастворную) и смолизацию можно использовать как способ постоянного закрепления грунтов оснований зданий и сооружений на весь период их эксплуатации. Эти способы эффективные в песчаных грунтах и трещиноватых скальных породах с коэффициентом фильтрации от 0,5 до 80 м/сут.

При двухрастворной силикатизации производят поочередное нагнетание через инъекторы силиката натрия (жидкого стекла) и раствора отвердителя (хлористого кальция).

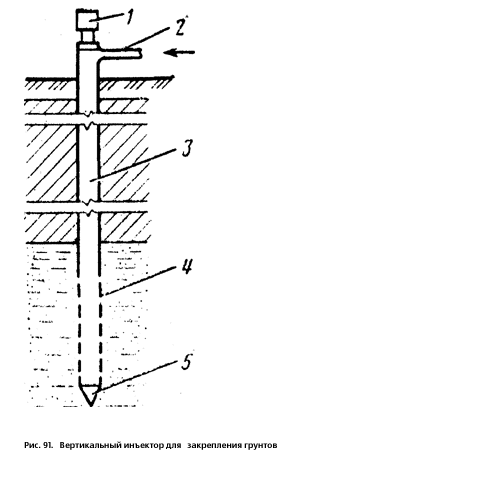

Рис. 91. Вертикальный инъектор для закрепления грунтов

При однорастворной силикатизации одновременно нагнетают гелеобразующую смесь из раствора силиката натрия с отвердителем. По этой же технологии нагнетаются цементно-сили-катные и глиносиликатные растворы, состоящие из смеси цемента или бентонитовых глин, силиката натрия.

В песчаных и других слабых грунтах инъекторы погружают в грунт ударами пневматических молотков или дизель-молотов копровых установок. В гравелистых, трещиноватых скальных грунтах инъекторы погружают в предварительно пробуренные скважины.

Инъектор для вертикального инъектирования (рис. 91) представляет собой колонну стальных бесшовных труб 3. Нижняя часть инъектора состоит из конического наконечника 5 и участка цельнотянутой трубы 4, по периметру которой просверлены отверстия диаметром 3 мм, расположенные в шахматном порядке. От засорения грунтом отверстия защищены резиновыми клапанами. Верхняя труба имеет штуцер 2 для присоединения к нагнетательному шлангу и съемный наголовник / для восприятия ударов при погружении.

При проведении работ из забоя тоннеля применяются горизонтальные инъекторы, состоящие из манжетных колонн и тампонов. Манжетная колонна состоит из звеньев, труб, которые наращивают по мере бурения колонны или ее углубления в скважину. На каждом звене расположены прорези’с отверстиями, прикрытыми резиновыми манжетами. Первое звено манжетной колонны имеет наконечник для заглубления в грунт.

Тампон представляет собой две соединенные друг с другом трубы, имеющие в средней части отверстия для выхода раствора, прикрытые резиновой манжетой, а на концах разжимные клапаны, которые регулируют проникновение раствора в строго ограниченную зону инъекционной манжетной колонны. Тампон закрепляют на трубе, по которой подается инъекционный раствор в зону между двумя клапанами.

Нагнетание химических растворов ведут заходками, обеспечивающими монолитность закрепления грунта. Так, закрепление грунта с помощью вертикальных инъекторов ведут сверху вниз заходками на длину перфорированной части инъектора. На каждой заходке нагнетают раствор, в результате чего вокруг инъектора образуется столбчатый участок закрепленной породы (рис. 92). Иногда применяют нагнетание восходящими заходками, при котором инъектор сразу забивают на полную глубину, а затем поднимают вверх по мере нагнетания отдельными заходками. Для сплошного закрепления массива грунта инъекторы располагают в плане рядами в шахматном порядке. Радиус зоны закрепления породы вокруг одного инъектора зависит от коэффициента фильтрации грунтов и колеблется в пределах от 30 до 100 см.

При закреплении грунта в процессе проходки тоннеля глубина заходки может колебаться в пределах от 5-8 до 25-30 м в зависимости от гидрогеологических условий участка и длины пробуриваемых скважин.

Расстояние между инъекторами в ряду, а также расстояния между рядами инъекторов принимают в полтора раза (или несколько больше) превышающими радиус зоны закрепления грунта от одного инъектора.

Бурение скважин или задавливание инъекторов ведут при наличии впереди забоя целика закрепленного грунта или бетонной стенки, в которой устанавливают кондукторы для бурения скважин, установки инъекторов и в случае необходимости запорной арматуры, для предотвращения выброса водоносного грунта.

Инъекцию раствора выполняют следующим образом. Манжетную колонну устанавливают сразу на всю длину пробуренной скважины. Тампон закрепляют на трубе, по которой подается раствор, и вдвигают ее в манжетную колонну до конца последней. По мере продвижения тампона на нужную длину трубу наращивают. Среднюю часть тампона с отверстиями устанавливают строго против отверстий в манжетной колонне в тех местах, где надо делать инъекцию. Этим обеспечивается быстрота и качество работ по закреплению грунтов.

В ряде случаев применяют прямое инъецирование в грунт через инъекторы без применения манжетных колонн. Технология таких работ заключается в последовательной обработке зоны неустойчивых грунтов заходками по 3-5 м в направлении от забоя в глубь горного массива (рис. 93). Работу начинают с бурения скважин, установки инъекторов и закрепления грунта на первой заходке у бетонной стенки. Затем повторяют те же операции на следующей заходке, пока вся зона не будет закреплена.

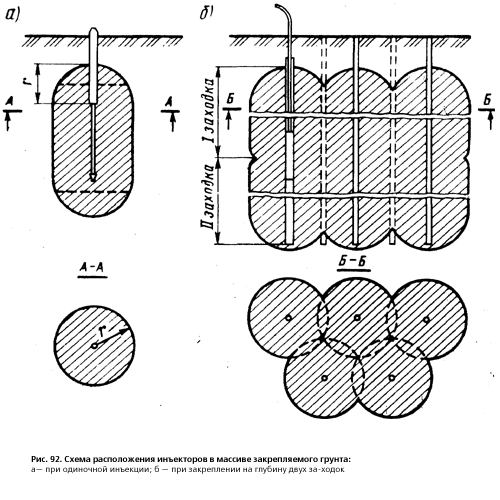

Рис. 92. Схема расположения инъекторов в массиве закрепляемого грунта:
а — при одиночной инъекции; б — при закреплении на глубину двух заходок

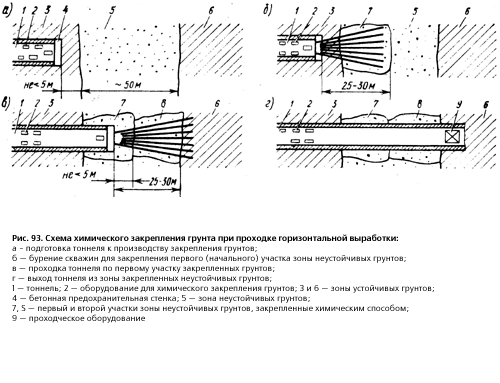

Рис. 93. Схема химического закрепления грунта при проходке горизонтальной выработки:
а — подготовка тоннеля к производству закрепления грунтов; б — бурение скважин для закрепления первого (начального) участка зоны неустойчивых грунтов; в — проходка тоннеля по первому участку закрепленных грунтов; г — выход тоннеля из зоны закрепленных неустойчивых грунтов; 1 — тоннель; 2 — оборудование для химического закрепления грунтов; 3 и 6 — зоны устойчивых грунтов; 4 — бетонная предохранительная стенка; 5 — зона неустойчивых грунтов; 7, S — первый и второй участки зоны неустойчивых грунтов, закрепленные химическим способом; 9 — проходческое оборудование

Способы нагнетания растворов. Технологию процесса двухрастворной силикатизации выбирают в зависимости от скорости движения подземных вод: чем больше скорость, тем быстрее должны вступить в химическую реакцию нагнетаемые растворы, чтобы не произошло их вымывание.

При последовательном способе инъектор забивают на глубину первой заходки, нагнетают жидкое стекло, затем забивают его на глубину второй заходки и снова нагнетают тот же раствор, повторяя процесс до требуемой глубины. После этого инъектор извлекают, забивают на полную глубину другой инъектор и, постепенно извлекая его, нагнетают раствор хлористого кальция. Этот способ применяют при скоростях потока воды менее 1 м/сут.

При способе нагнетания по заходкам на глубину каждой за-ходки поочередно забивают и извлекают инъектор для жидкого стекла и инъектор для хлористого кальция. Этот способ применим при скоростях потока от 1 до 3 м/сут.

При одновременном способе нагнетания на каждую заходку забивают два инъектора на расстоянии 15-20 см один от другого и одновременно нагнетают в инъектор жидкое стекло, в другой-раствор хлористого кальция. Этот способ целесообразно применять при скоростях потока более 3 м/сут.

Однорастворную силикатизацию применяют для закрепления мелкозернистых и пылеватых песков с коэффициентом фильтрации 0,5-2,0 м/сут. Гелеобразующую смесь готовят непосредственно перед нагнетанием путем смешивания в смесителе жидкого стекла с раствором отвердителей и сразу же с помощью насосов через инъектор нагнетают в грунт.

Смолизацию грунтов ведут по принципу однорастворной силикатизации. Рабочий раствор приготовляют непосредственно перед нагнетанием в такой последовательности: в отдельных баках готовят растворы смолы и отвердителя. Затем к раствору смолы добавляют отвердитель и после тщательного перемешивания смесь нагнетают в грунт через инъекторы. Время гелеобразования 1,5-4 ч.

При силикатизации и смолизации необходимо вести постоянный контроль качества исходных материалов и строго соблюдать подобранные лабораторным путем их количества при перемешивании. Качество выполненных работ проверяют путем забивки в разных местах контрольных инъекторов, через которые нагнетают воду для определения остаточного удельного водопоглощения закрепленных грунтов.
