Проходка шахтных стволов составляет небольшую долю в общем объеме работ при строительстве метрополитенов, однако быстрое и успешное ее проведение сокращает общие сроки строительства, поскольку через шахтные стволы осуществляется разворот основных подземных работ.

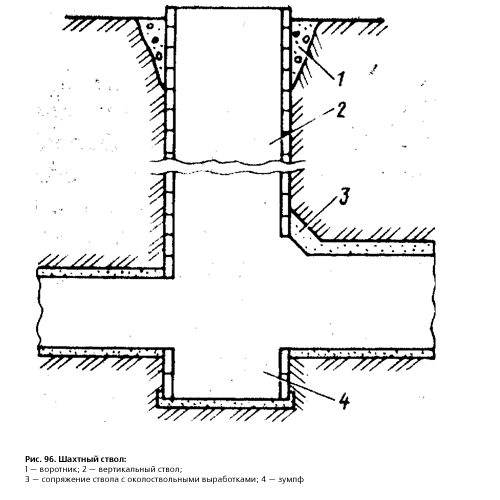

Рис. 96. Шахтный ствол:
1 — воротник; 2 — вертикальный ствол; 3 — сопряжение ствола с околоствольными выработками; 4 — зумпф
По назначению различают рабочие шахтные стволы и вентиляционные. Рабочие шахтные стволы служат только для строительных целей. После окончания строительства их забучивают (заполняют кладкой, засыпают грунтом). Вентиляционные стволы являются постоянными сооружениями метрополитенов.
В больших вертикальных выработках на внешние нагрузки лучше работают обделки кругового очертания. Шахтные стволы, используемые при эксплуатации метрополитенов как вентиляционные, находятся в условиях знакопеременных температур, и их обделки требуют особо надежной гидроизоляции. Этим определяется преимущественное применение для шахтных стволов обделок из чугунных тюбингов. Типовой наружный диаметр стволов при строительстве метрополитенов принят равным 6 м.
Шахтный ствол (рис. 96) состоит из верхней части — устья (форшахты) с воротником, основной части — вертикальной протяженной закрепленной выработки, сопряжения ствола с околоствольными выработками и нижней части — зумпфа.
Воротник представляет собой конструкцию кругового очертания из бетона или железобетона, которая надежно закрепляет верхние кольца ствола в грунте и воспринимает часть веса обделки. В воротнике иногда размещают специальное оборудование, используемое при проходке ствола. Он ограждает устье ствола от стока поверхностных вод.
Сопряжение ствола с околоствольными выработками выполняют в виде бетонного раструба.
Зумпф ствола располагают на 2-3 м ниже уровня подошвы околоствольного двора. Он служит временным водосборником.
Комплекс размещенного в стволе оборудования, необходимого для обслуживания подземных работ в продолжение всего периода строительства, и поддерживающих его устройств называют постоянным армированием ствола. Сечение ствола разделяется на клетьевое, лестничное и лесоспускное отделения, а также отделения для размещения трубопроводов и кабелей (рис. 97).
В состав постоянного армирования ствола входят расстрелы — основные поддерживающие устройства клетьевого подъема и обшивки отделений ствола, проводники — направляющие для клетьевого подъема, оборудование лестничного и лесоспускного отделений, одна или две вентиляционные трубы, трубопроводы для водоотлива, сжатого воздуха и воды, а также постоянные силовые, сигнальные и осветительные электрокабели.
Расстрелы устанавливают по высоте ствола через каждые 3 м и крепят непосредственно к обделке. Деревянные проводники прикрепляют к расстрелам болтами. Трубопроводы крепят к обделке ствола при помощи хомутов, а электрокабели — посредством специальных кронштейнов и скоб. Ускорить подготовку ствола для ведения дальнейших подземных работ позволяет выполнение возможно большей части работ по его армированию в процессе проходки.
Шахтные стволы пересекают обычно разнородные грунтовые напластования, в том числе слабые неустойчивые и обводненные грунты. Поэтому при проходке стволов используют разные способы и часто применяют специальные способы работ: замораживание грунтов, цементацию и другие виды закрепления грунтов, искусственное водопонижение.
Стволы сооружают с последовательным монтажом колец обделки в призабойной части выработки (подводкой колец снизу) или способом опускной крепи с наращиванием колец сверху.
Способ подводки колец снизу (обычный) применяют при сооружении стволов в природно-устойчивых или искусственно закрепленных грунтах.
Способ опускной крепи применяют при проходке стволов в слабых неустойчивых грунтах. Одной из разновидностей способа является проходка с задавливанием крепи. В этом случае обделку устья ствола, имеющую несколько больший диаметр, используют в качестве неподвижной опорной части, а опускную крепь собирают в пределах нижнего ее участка. Чтобы не допустить обнажений вертикальных стенок выработки и выпуска грунта в забое, в нижней части опускной крепи делают ножевое кольцо из листовой стали. Крепь погружают, вдаливая гидравлическими домкратами, которые устанавливают на верхние фланцы тюбингов очередного собранного кольца обделки с упором в пакеты из двутавровых балок, раскрепленных в обделку устья ствола.

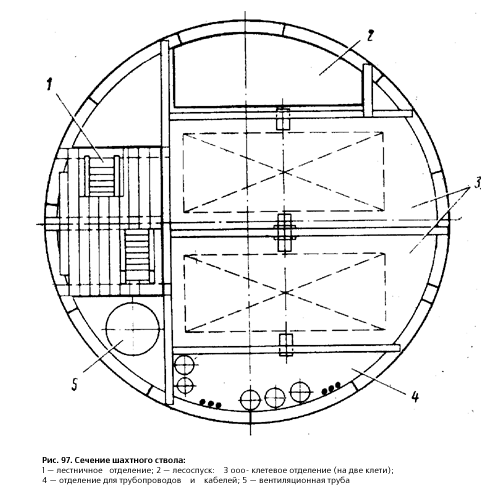

Рис. 97. Сечение шахтного ствола:
1 — лестничное отделение; 2 — лесоспуск: 3 ooo— клетевое отделение (на две клети); 4 — отделение для трубопроводов и кабелей; 5 — вентиляционная труба
Способ опускной крепи получил дальнейшее развитие в виде способа погружения крепи в тиксотропной оболочке. Сущность его состоит в том, что в процессе погружения зазор между крепью и грунтом заполняют тиксотропным раствором, резко снижающим сопротивление трения. Тиксотропный раствор готовят из специальных видов глин. Он обладает способностью сохранять длительное время свои свойства, т. е. не расслаивается: в нем не выделяется осадок и не отделяется вода. Оказывая давление на стенки выработки, он предотвращает их обрушение или оползание.
Применение тиксотропной оболочки коренным образом усовершенствовало способ опускной крепи, обеспечило необходимую его надежность, снизило затраты времени на сооружение стволов, уменьшило трудоемкость работ, повысило производительность и улучшило условия труда проходчиков.
Необходимым условием применения опускной крепи является наличие водоупора под толщей проходимых неустойчивых грунтов.
Стволы с наращиванием обделки сверху на полную глубину обычно не проходят: преодолев толщу слабых неустойчивых грунтов, дальнейшую проходку в плотных грунтах ведут обычным способом с монтажом обделки подводкой колец снизу.
Из специальных способов по предварительному закреплению грунтов наибольшее распространение при сооружении стволов получило искусственное замораживание грунтов. Оно эффективно при проходке стволов в водонасыщенных песках, слабых глинистых грунтах и плывунах. Этот способ успешно применяют при ведении проходческих работ вблизи от зданий и сооружений, позволяя обеспечить их сохранность и безопасность работ.
Цементацию и глинизацию применяют при проходке стволов в сильнотрещиноватых скальных грунтах, хорошо проводящих воду, и в крупнообломочных (например, гравелистых) грунтах с большим притоком воды в забой.
Искусственное понижение уровня грунтовых вод для снижения притока воды при проходке стволов ведут при помощи пробуриваемых с поверхности скважин и глубинных насосов.
