Оборудование для монтажа сборных обделок

Для механизации процесса сборки колец тоннельной обделки применяют укладчики обделки. Многие типы укладчиков представляют собой металлическую рамную конструкцию портального типа, оснащенную средствами передвижения вдоль сооружаемого тоннеля и сборки кольца обделки. Такие укладчики работают как самостоятельно, так и в составе щитовых проходческих комплексов Укладчики для сборки железобетонной обделки оборудуют выдвижными балками для поддержания блоков в процессе монтажа до замыкания кольца обделки.

Для проходки тоннелей с тюбинговой и блочной обделкой в грунтах, разрабатываемых взрывным способом, применяют укладчик ТУ-1Гп с гидравлическим приводом рычага (рис. 49), оборудование которого состоит из смонтированного на раме 2 механизма шагающего хода У, выдвижной арки 5, рычага 3 с захватом 9 для элементов обделки и приводом 4 вращения рычага, гидро— и электрооборудования, лестниц, ограждения. Со стороны забоя на укладчике смонтированы решетки 8 для защиты оборудования и предотвращения разлета кусков породы при взрыве. Рычаг укладчика телескопического типа может совершать качательные движения в обе стороны и выдвигаться вперед. Укладчик обеспечивает доступ к верхней части забоя. Система выдвижных платформ, перекрывающая нижнюю часть забоя, позволяет одновременно вести бурение в верхней части забоя и производить погрузку породы в нижней части машиной 1ППН-5 в вагонетки с глухим кузовом. Проходчики, работающие на верхнем ярусе укладчика, находятся под защитой выдвижных козырьков. Нижнюю часть забоя после уборки из нее породы обуривают с подошвы.

Укладчик ТУ-1Гп является головной машиной проходческого комплекса КМ-14. С тыльной стороны к укладчику примыкает технологическая тележка ТН-16Гп, на которой установлены два нагнетателя раствора. Тележка имеет устройство для подъема вагонеток с песком и цементом на верхний ярус, где находятся поддоны для приготовления раствора. За технологической тележкой расположена подвижная платформа ПП-8 со стрелочным переводом. Рельсовый путь с колеей 600 мм проходит через весь комплекс, в конце его на подвижной платформе уложены стрелочный перевод и подвижные звенья пути, соединяющие два пути на комплексе с путями в тоннеле.

Укладчик обделки УКВ (рис. 50) служит для сборки обделки прорезных колец и коротких (до 50 м) участков тоннелей. Укладчик УКВ рычажного типа, на рельсовом ходу, оборудован рычагом 1 с механизмом вращения 2, стрелой 4, рабочими площадками. Элементы укладчика подают к месту монтажа на тележках, монтаж ведут с помощью двух лебедок — подъемной и оттяжной. Вначале монтируют раму, портал, стрелу и рычаг с механизмом привода, аутригеры (гидравлические механизмы подъема) и рельсовые захваты 7.

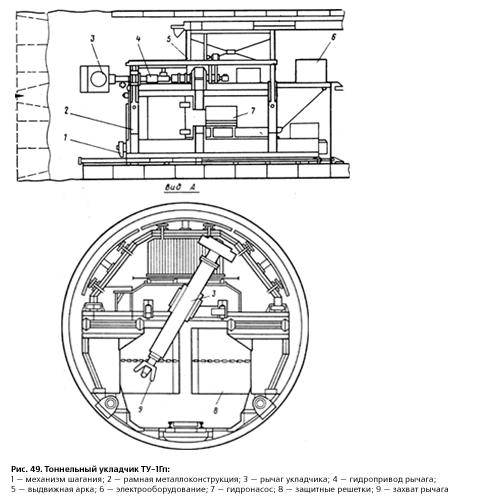

Рис. 49. Тоннельный укладчик ТУ-1Гп:
1 — механизм шагания; 2 — рамная металлоконструкция; 3 — рычаг укладчика; 4 — гидропривод рычага; 5 — выдвижная арка; 6 — электрооборудование; 7 — гидронасос; 8 — защитные решетки; 9 — захват рычага

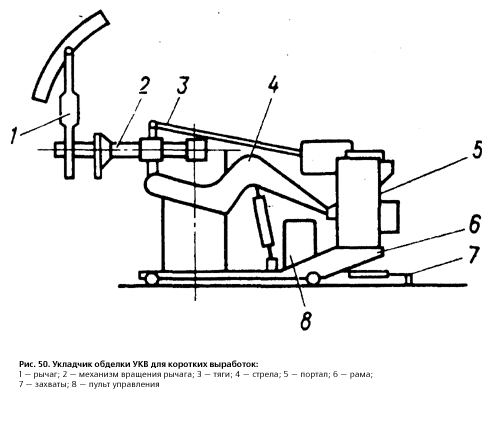

Рис. 50. Укладчик обделки УКВ для коротких выработок:
1 — рычаг; 2 — механизм вращения рычага; 3 — тяги; 4 — стрела; 5 — портал; 6 — рама; 7 — захваты; 8 — пульт управления

Монтаж рычага с механизмом вращения и рабочих площадок иногда ведут в забое. Во время работы укладчик-прикрепляют захватами к рельсовым путям. С площадок укладчика производят обуривание и заряжание забоя. На время взрыва укладчик отгоняют от забоя для защиты от разлетающихся кусков породы. Укладчик перекатывается на четырех катках по инвентарным рельсовым опорам с помощью двух гидроцилиндров.

Для монтажа обделки станций метрополитена глубокого заложения применяют укладчик ТУ-2Гп (комплекс КМ-15), для монтажа обделки и металлоконструкций на станциях колонного типа глубокого заложения-укладчик ТУ-4Гп (комплекс КМ-36).

Основные части укладчика ТУ-4Гп (рис. 51): рычаг укладчика 3 с захватом 1 для элементов обделки, привод вращения рычага, выдвижные рабочие платформы 2 в среднем и верхнем ярусах, гидро— и электрооборудование, нагнетатели 6 раствора, электроталь (тельфер) 5, пульт управления. Опорой укладчика служат лыжи, совмещенные с механизмом передвижения шагающего типа с гидроприводом. На верхнем ярусе укладчика имеется система выдвижных козырьков, перекрывающих кровлю. Укладчик работает в комплексе с погрузочной машиной 1ППН-5 и вагонетками.

Для монтажа обделки эскалаторных тоннелей (наклонных ходов) применяют специальный укладчик ТНУ, в состав которого входит погрузочная машина.
